Λεπτομερής ενημέρωση
Ονομα:	Μηχανή σχηματισμού διπλών ρολών	Βάρος:	5Τ
Σύστημα Ελέγχου:	Σύστημα ελέγχου PLC	Πρώτη ύλη:	PPGI/Galvanized/Alu-Zinc/PPGL φύλλα, G245-550
Υλικό άξονα:	No.45 που σφυρηλατείται αρίστης ποιότητας	Υλικό κυλίνδρου:	45# χάλυβα
Υλικό λεπίδας κοπής:	CR12, θερμική επεξεργασία
Επισημαίνω:	Μηχανή σχηματισμού διπλού κυλίνδρου με έλεγχο PLC , Μηχανή σχηματισμού διπλών κυλίνδρων από χάλυβα 45# , 0Μηχανή σχηματισμού κυλίνδρων διπλής στρώσης 0

Περιγραφή προϊόντων

Μηχανή σχηματισμού διπλού κυλίνδρου με έλεγχο PLC 0
Μηχανή διαμόρφωσης διπλής στρώσης, διαμορφωτής ρολού με εργαλεία, μηχανή διαμόρφωσης ρολού ppgl

Γρήγορη Λεπτομέρεια:

Πάχος: 0.4-0.8mm
Υλικό: G550/G350, προβαμμένα φύλλα
Πλάτος εισόδου: 1250mm

Λίστα μηχανημάτων:

Υδραυλικός ξετυλίχτης
Διαμορφωτής ρολού διπλής στρώσης
Δύο σετ υδραυλικής διάταξης κοπής
Τραπέζι εξόδου ή αυτόματη συσκευή στοίβαξης
Siemens PLC και IOP/ οθόνη αφής, μετατροπέας μάρκας Schneider

Λεπτομέρειες περιγραφής/τεχνικών παραμέτρων της πλήρους γραμμής:

5TX1250mm Υδραυλικός ξετυλίχτης με καρότσι πηνίου

Υδραυλικό σύστημα για επέκταση της εσωτερικής οπής του πηνίου, Κινητήρας αντλίας: 3KW
Εσωτερική διάμετρος πηνίου= 510±30mm
Χωρητικότητα φόρτωσης: Μέγ. 5 τόνοι, Πλάτος πηνίου Μέγ. 1250mm
Τύπος επέκτασης σφήνας κώνου
Κινητήρας κίνησης για περιστροφή του πηνίου, 3KW, χειροκίνητος έλεγχος ταχύτητας συχνότητας
Άλλος σχεδιασμός όπως βραχίονας στήριξης / βραχίονας στήριξης / καρότσι πηνίου κατόπιν αιτήματος

Κύλινδρος εισόδου & Χειροκίνητη συσκευή προ-διάτμησης

Δύο σετ συσκευής προ-διάτμησης
για την αποκοπή του άκρου του τελικού κομματιού φύλλου μόνο
Πάχος εργασίας: μέγ. 0.8mm

Μηχανή διαμόρφωσης ρολού με λεπτομέρειες κοπής όπως παρακάτω πίνακα:

Κατάλληλο υλικό διαμόρφωσης ρολού	Φύλλο χάλυβα χρώματος ή γαλβανισμένο φύλλο χάλυβα
Πάχος	0.4mm-0.8mm
Πλάτος εισόδου πηνίου	1250mm
Σχεδιασμός πλαισίου μεταφοράς	Σχεδιασμός πλαισίου τοίχου-πλάκας, διπλής στρώσης
Στάδια διαμόρφωσης ρολού	20/20 στάδια για παράδειγμα
Υλικό κυλίνδρου	Χάλυβας 45#, τόρνοι CNC, σκληρό επιχρωμιωμένο Επιλογή: με θερμική επεξεργασία κυλίνδρου
Διάμετρος αξόνων	Φ75mm
Ισχύς κύριου κινητήρα	5.5Kw με μειωτήρα
Ταχύτητα διαμόρφωσης ρολού	15-20m/min (Υψηλότερη ταχύτητα είναι διαθέσιμη, εξαρτάται από τις προδιαγραφές που απαιτούνται από τον αγοραστή)
Ισχύς υδραυλικής ομάδας	4.0 Kw ή 5.5Kw
Υλικό κόφτη	Cr12, θερμική επεξεργασία/Cr12Mov, θερμική επεξεργασία
Τυπική ηλεκτρική τάση	380V/50Hz/3PH ή σύμφωνα με τις απαιτήσεις
Κύριο χρώμα μηχανής	RAL 5015 (Μπλε) ή σύμφωνα με τις απαιτήσεις

Σύστημα ελέγχου PLC

PLC μάρκας Siemens και οθόνη αφής, μετατροπέας μάρκας Schneider/ Shihlin/ Delta, κωδικοποιητής Omron

Ανοχή κοπής κατά μήκος≤±1mm

Τάση ελέγχου 24V

Ράφι προϊόντων χωρίς ρεύμα, 3 μονάδες

Εφαρμογή:

Μια μηχανή διαμόρφωσης ρολού διπλού φύλλου συνήθως αποτελείται από έναν ξετυλίχτη, δύο οδηγούς τροφοδοσίας εισόδου με προαιρετική διάτμηση εισόδου, δύο συστήματα διαμόρφωσης ρολού, ένα πλαίσιο κοπής με δύο μήτρες κοπής (θα είναι εξοπλισμένο ένα υδραυλικό πρεσάρισμα εφόσον αυτή η μηχανή διαμόρφωσης ρολού διπλού επιπέδου έχει σχεδιαστεί για την παραγωγή μεταλλικών κεραμιδιών), ένα σύστημα μετάδοσης, ένα σύστημα ελέγχου και τραπέζια εξόδου. Ο υδραυλικός ξετυλίχτης και η αυτόματη μηχανή στοίβαξης είναι προαιρετικά για αυτή τη μηχανή διαμόρφωσης ρολού διπλής στρώσης σύμφωνα με τις απαιτήσεις. Για τους Ευρωπαίους πελάτες, υπάρχει κάλυμμα ασφαλείας καθώς και σήμα CE στο σώμα της μηχανής.

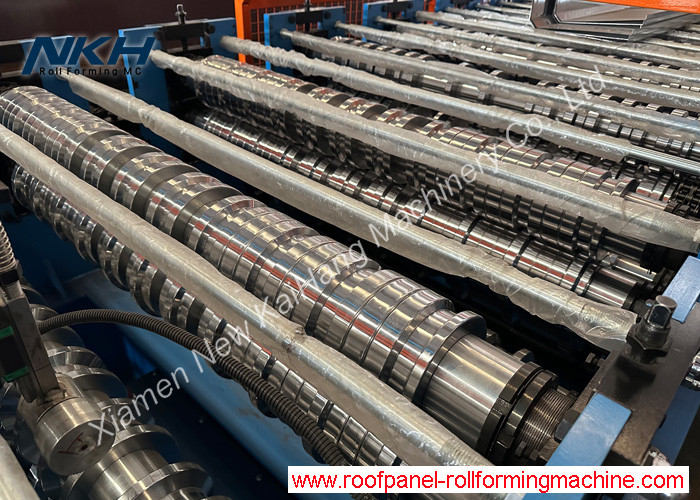

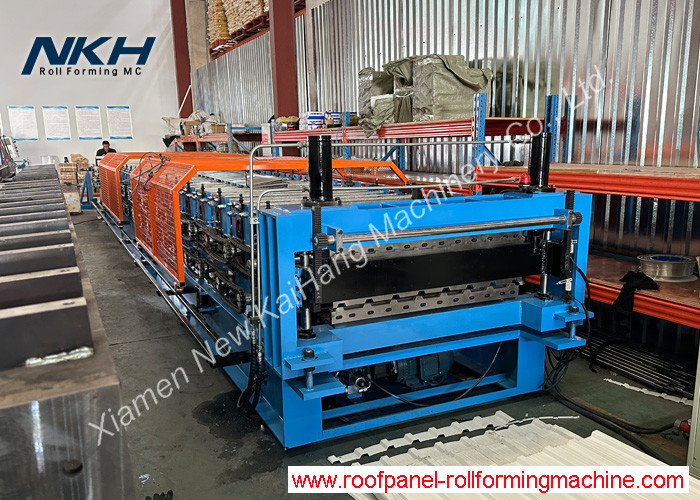

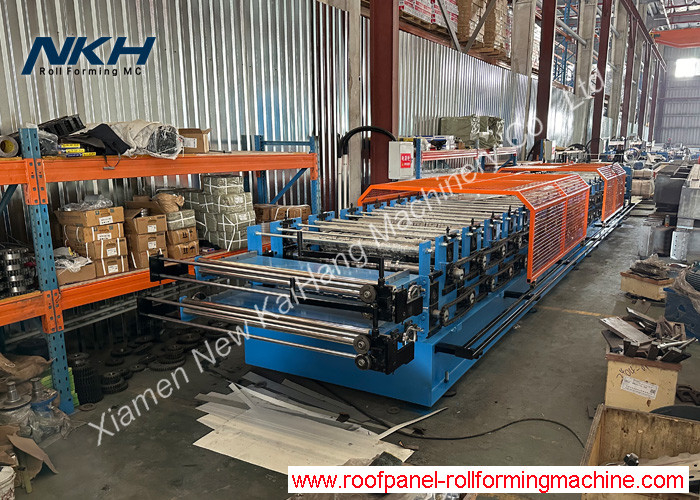

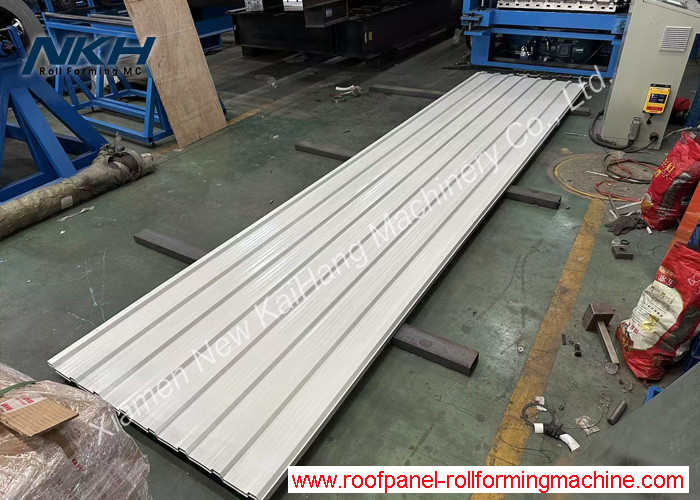

Σχέδιο προφίλ/Διάταξη/Εικόνες αναφοράς εξοπλισμού:
Μηχανή σχηματισμού διπλού κυλίνδρου με έλεγχο PLC 1

ετικέτα:

Λεπτομέρειες:
Τόπος καταγωγής:	Κίνα
Μάρκα:	NKH MACHINERY
Πιστοποίηση:	CE/SONCAP/CSA
Αριθμό μοντέλου:	Roofing&Cladding
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min:	1 μονάδα
Τιμή:	Διαπραγματεύσιμα
Συσκευασία λεπτομέρειες:	NUDE ΦΟΡΤΙΑ ΓΙΑ ΤΟ ΡΟΛΟ ΠΡΟΗΓΟΥΜΕΝΟ ΜΕ ΤΟΝ ΚΟΠΤΗ ΣΤΟ ΕΜΠΟΡΕΥΜΑΤΟΚΙΒΩΤΙΟ 40FT, ΞΥΛΙΝΟ ΚΙΒΩΤΙΟ ΓΙΑ ΤΟ
Χρόνος παράδοσης:	90 εργάσιμες ημέρες
Όροι πληρωμής:	Ε/Ε, Δ/Α, Δ/Π, Τ/Τ
Δυνατότητα προσφοράς:	10 μονάδες/μήνας
