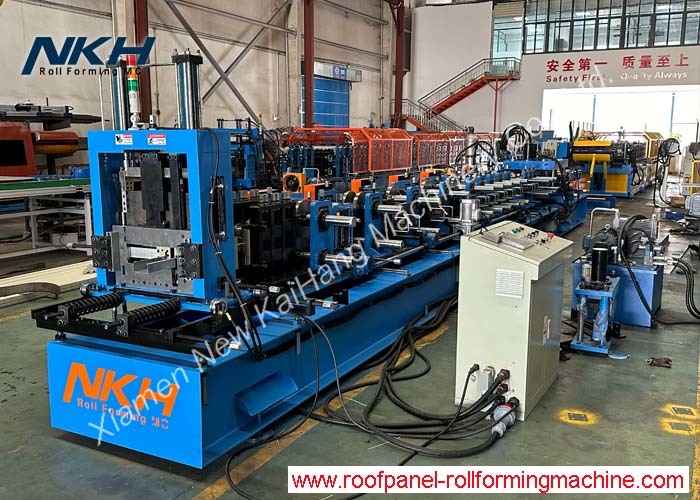

Μηχανή διαμόρφωσης πρεβάζι C&Z Αυτόματη αλλαγή Γρήγορη αλλαγή Προσαρμοσμένη μηχανή διαμόρφωσης κυλίνδρων

1. Μονάδα: 1,5 mm-3 mm
2. Υλικό: φύλλα ΓΤ, 245Mpa
3. Τρόπος κοπής: με σχεδιασμό διακοπής
4. Ανεπάρκεια κοπής: ±1 mm

Σήμερα, υπάρχουν μηχανές σχηματισμού κυλίνδρων C/z που αλλάζουν αυτόματα τα μεγέθη των κυλίνδρων C και Z από χάλυβα γρήγορα (περισσότερα σε εναλλάξιμες μηχανές σχηματισμού κυλίνδρων C/z).

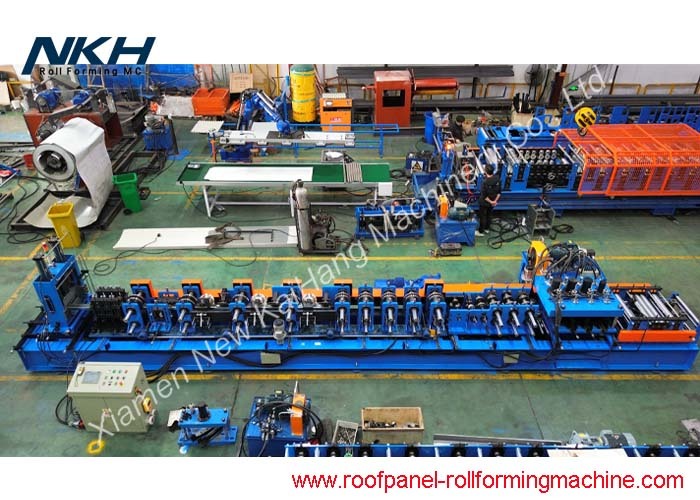

Σε σύγκριση με τα παραδοσιακά μηχανήματα σχηματισμού κυλίνδρων από σιδηροτροχία, ένα εναλλάξιμο μηχάνημα μπορεί να λειτουργεί πολύ πιο αποτελεσματικά.δεδομένου ότι απαιτείται μόνο 10 λεπτά το πολύ για την παραγωγή z χάλυβα purlins διαφορετικού μεγέθουςΓενικά, μια μηχανή σχηματισμού κυλίνδρων καναλιού από χάλυβα με διατομή Z αποτελείται συνήθως από χειροκίνητο αποσύρματο, οδηγό τροφοδοσίας με συσκευή ισοπέδωσης, υδραυλικά εργαλεία τρύπησης, μέρος σχηματισμού κυλίνδρων, υδραυλική κοπή,σύστημα μεταφοράς, ένα ντουλάπι ελέγχου PLC, μια υδραυλική αντλία ελαίου και τραπέζια εξάντλησης.

1. Υδραυλικός αποσύρτης
2. Συσκευή προεπιπέδου
3. Υδραυλική συσκευή προ-διατριβής

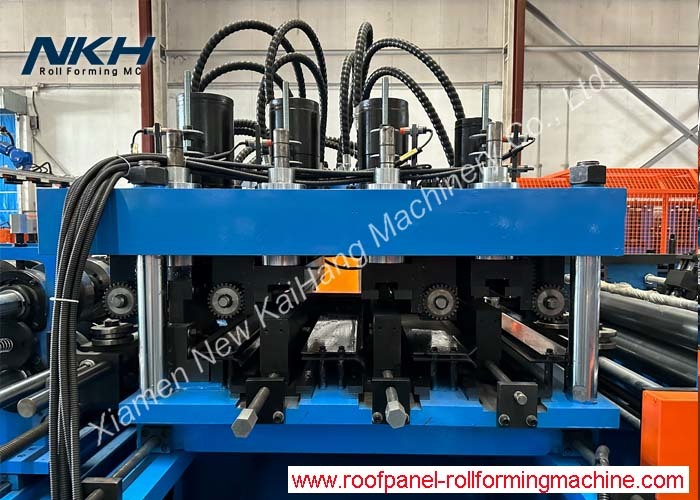

4. Μηχανή σχηματισμού κυλίνδρων με αλλαγή μεγέθους αυτόματα
5. Υδραυλική συσκευή μετά την κοπή
6. Τελείωσε το τραπέζι.
7. Συστήματα ελέγχου PLC

• 5TX600mm Υδραυλική αποστροφή ή χειροκίνητη αποστροφή

Χωρίς κινητήρα, χωρητικότητα φορτίου = MAX.5 τόνους

Υδραυλικό σύστημα για την επέκταση της εσωτερικής τρύπας της τροχιάς, αντλία κινητήρα: 3KW

Εσωτερικός διάμετρος της τροχιάς = 510+/-30mm

Διάμετρος τροχιάς = MAX.600mm

Γύρισμα του μάνδρου: τύπος σχεδίου

• Συσκευή προεπιπέδου

Προεπιπέδου συσκευή με 4 πάνω από 3 άξονες για την αφαίρεση του συνδυασμού τροχιάς

Μοιραστείτε τον ίδιο κινητήρα με το πρώην ρολό

• Υδραυλική συσκευή προ-σφυρηλάτησης/προ-κόψιμης

Μοιραστείτε στην ίδια υδραυλική ομάδα με τοποθεσία κοπής

Προεξοπλισμός προκοπής για την κοπή της πρώτης/τελευταίας πλευράς των φύλλων της τροχιάς

Για να χτυπήσει κάτω από τρύπες

• Μονότρυπες ή στρογγυλές τρύπες σε ιστό
• Δύο τρύπες με σχισμές ή στρογγυλές τρύπες σε ιστό
• Μονότρυπες ή στρογγυλές τρύπες σε κάθε πλευρά της φλάντζης

• Πληροφορίες για τη μηχανή σχηματισμού κυλίνδρων όπως στον παρακάτω πίνακα:

• Υδραυλική συσκευή μετά την κοπή

Υδραυλική ομάδα: 11KW

Σταματήστε να κόψετε το σχέδιο

Υπάρχουν απόβλητα μετά το κόψιμο

Όλα τα μεγέθη μοιράζονται στην ίδια υδραυλική ομάδα

Υλικό κοπής: Cr12, θερμική επεξεργασία

• Σύστημα ελέγχου PLC

Ελέγξτε την ποσότητα και το μήκος κοπής αυτόματα

Σε συνδυασμό με: PLC μάρκας Siemens και οθόνη αφής

Αντιστροφέας μάρκας Schneider, κωδικοποιητής Omron, κλπ.

Ανοχή κοπής σε μήκος ≤±1 mm

Πρόσθετη τάση ελέγχου 24V

• Προϊόν Rack 4 μέτρα μήκος, τύπου κυλίνδρων
